矿山微地震监测与成像系统
{ 打印 } { 返回 }

代理安徽万泰地球物理技术有限公司 矿山微地震监测与成像系统

矿山微地震监测与成像系统,集矿山微地震监测与成像、数据处理、数据分析、预警为一体的微地震监测与成像产品。主要由硬件系统、软件系统、数据分析解释系统、预警系统四部分组成。具有技术先进、定位精度高、布台阵置灵活、操作简单、技术支持有力等优点。
系统主要用于实时监测矿区范围内发生的微地震事件,自动手动定位、计算多个震源参数和震源机制,并进行波速场成像,分析微地震事件发生规律与波速场变化,判断潜在的矿山动力灾害活动及灾害预警;在对震源机制、波速场变化、微地震事件空间分布进行统计分析的基础上,可以获得原岩应力场、断层、应力集中区域变化等信息,为矿山安全高效生产服务。

系统特点:



● 可与矿山六大系统兼容;


● 可扩展能力强、监测范围大;


● 可地面、井下分布式架设监测台阵;


● 可兼容多种微地震传感器;
GPS时钟实现时间同步。

系统功能:
●支持爆破、微地震、主动源双差波速场成像
●支持监测台阵定位精度灵敏度分析
●支持层状煤系地层的微地震事件定位
●支持主事件相对定位和双差定位
●支持地层峰值速度PGV分析
●支持震源机制计算,辅助压拉剪事件类型识别和原岩应力场分析
●支持自动定位与人工定位优化
●支持三分量传感器,有效提升事件定位精度和震源参数计算
●支持滤波工具,修整波形,辅助剔除噪声事件
●支持三维可视化,可导入数字矿图,包括矿体、巷道、构造等三

维图形,可实时、动态地显示产生的微地震事件的位置、大小

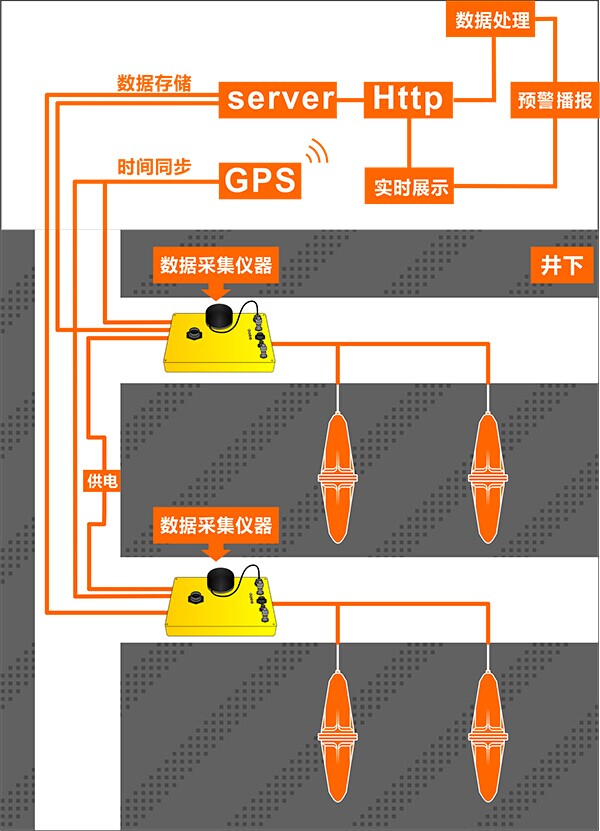

等信息,并可查看历史事件的信息及实现监测信息的动态演示                                                (系统部署流程图)
●支持、周报、月报编写





硬件系统:

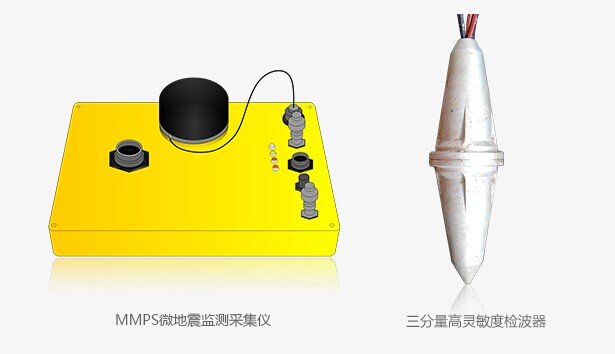

微地震监测采集仪
24通道
24AD转换
144dB动态范围
48k采样率
32G内部存储空间
100M网络支持
•主动源触发支持
•坚固、轻便、密封

微地震监测检波器
•单通道三通道可选
200V/m/s灵敏度
4.5Hz自然频率
•钻孔安装、表面安装可选



软件系统
其软件系统有实时监控(RMS)、数据处理(DPS)、三维可视化(DIS)及台站部署等系列工具。
实时监控软件:主要功能实时记录数据采集波形、事件检测设置、系统运行状态、参数配置、噪声分析、滤波器、自动拾取、添加数采和检波器、实时微地震三维定位等。

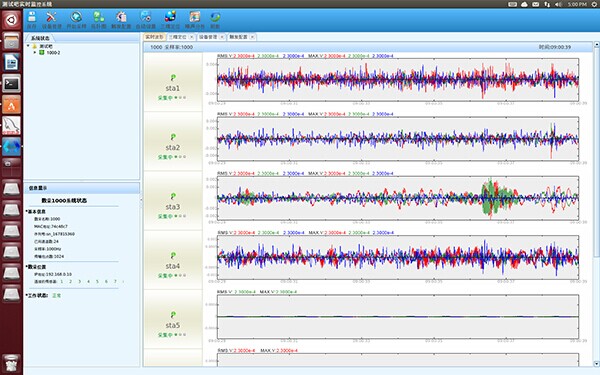

(实时波形)

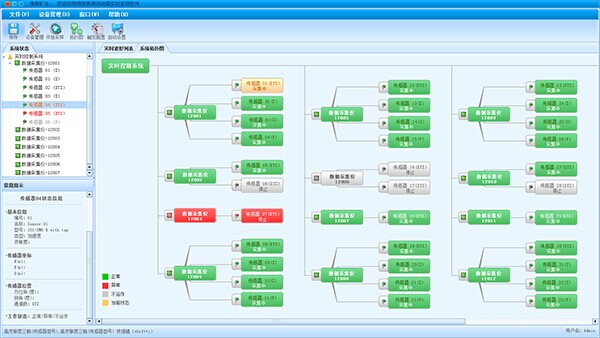

(设备从属关系及其运行状态)

数据处理软件:主要功能有PS波到时拾取、道集判断、特征函数曲线、频谱分析、滤波器、能量图、极性分析、初动反演、震源参数计算、绝对定位、主事件相对定位、双差定位及其各种波形PS波辅助判断功能等。

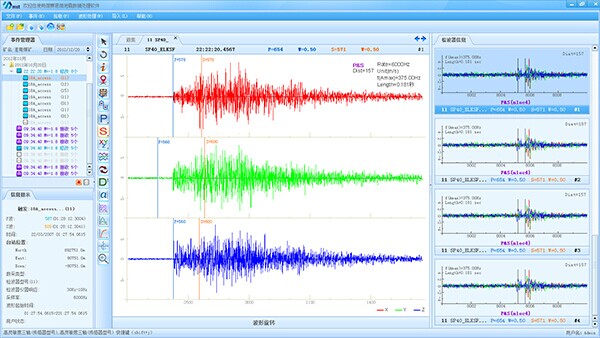

(三分量PS波拾取)

三维可视化分析软件:生成日周月报表、微地震事件空间分布特征、断层面分析、地层峰值速度PGV分析、震级分布分析等多功能分析软件。

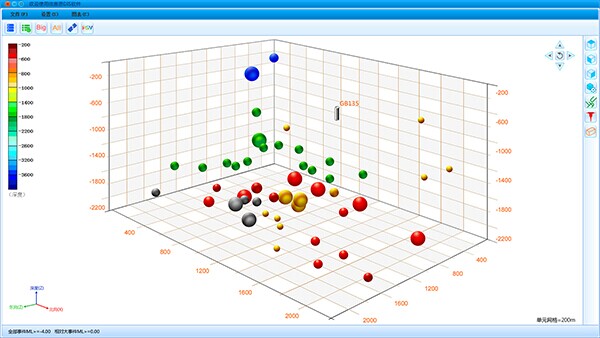

(三维可视化分析软件主界面)
